　　一、设计背景

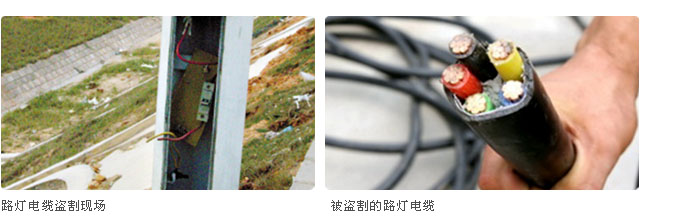

　　道路路灯电缆的被盗，已严重影响了道路照明的正常运行与管理。在给国家造成了重大的财产损失的同时,也对道路内车辆的运行造成了巨大的安全隐患，造成难以估量的直接或间接经济损失。

　　鉴于电缆被盗割现象严重，广东顺德长和电气有限公司通过多年的努力，研究开发了长和电缆防盗系统CHDLFD-(NB18/ZB18)，专用于照明电缆的断线或是盗割报警；实现电缆回路全天候 24 小时的断线报警功能。

　　二、照明电缆防盗系统构成及功能介绍

　　2.1系统构成

　　电缆防盗系统由监控中心（监控主机）、防盗终端与防盗末端三个部分组成。防盗终端安装在开关箱内，防盗末端安装在每一条线监控的末端处。

　　在监控中心的统一协调下，当接收到任何一台防盗末端的报警信息后，即可迅速确定报警位置和故障电缆，并将报警信息在监控中心显示或向监控中心预先设置好的联系电话发出报警。相关的报警信息还可以在计算机系统内留下记录，方便日后进行追溯性管理。

　　该系统既能与道路远程监控管理系统兼容，也可建立独立的防盗系统。

　　电缆防盗系统工作原理

　　末端被盗或被破坏：防盗终端和防盗末端之间使用电力载波进行实时通讯，对各电缆进行全天24小时防盗监控。终端会在设定的时间检测各支路电缆实时状态，如末端在连续几次检测中都没有接收终端发出的信号，则说明末端被盗或被破坏，此时终端处理后通过短信发送管理人员的手机警报电缆状态，从而完成电缆被盗报警功能。

　　电缆被盗或被破坏：电缆末端主动检查电缆电压电流，若末端检测电缆没有电流，则出现电缆被盗或被破坏的警情，末端处理后通过短信把报警发送到管理人员的手机通知管理人员，从而完成电缆被盗报警功能。

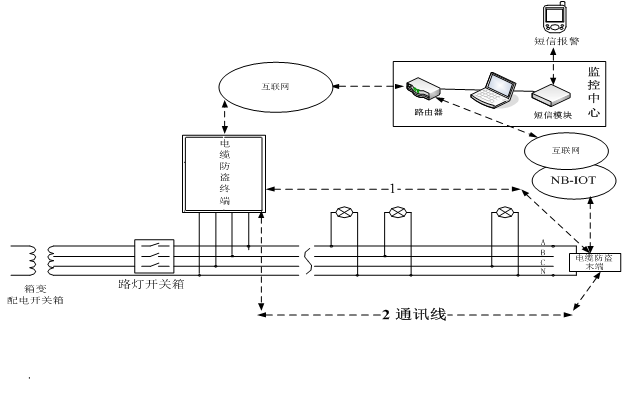

　　原理示意图见图1：

　　防盗产品特点

　　1）具有远程无线报警功能。

　　2）具有远程管理的功能，可以在任何时间、任何地点来远程管理报警终端。

　　3）该系统安装简单，用户只需将防盗末端安装在线路的末端，同时在配电柜安装防盗终端。

　　4）报警终端供电自动适应，带有低于40伏电压的变压器，不受被控电缆是否有电影响，可满足各类复杂路段和白天、夜晚使用，无监控电缆的长度的限制。

　　5）终端供电自动监控，当停电时，自动发出停电信息。

　　6）系统独特的自检功能，可以随时掌握系统的运行状态。

　　电缆防盗智能报警终端功能、性能指标

　　具有公网通信接口。

　  “无源开关”节点最大容量：1A×5V。

　　门禁报警功能。

　　开关量输入功能。

　　初始化功能：终端地址码和各条线路地址、线路编号等信息可以通过短信方式进行设置以便警情发生时可以上报准确信息。

　　功耗:静态300mW，动态1.2W。

　　电磁兼容性：符合IEC 1000-4-2、3、4、5。

　　工作环境：

      a.电源：220VAC±20%，50Hz/60Hz。

　　b.温度:-20?C -- +85?C。

　　c.相对湿度：95%,不凝结。
