一、设计背景
道路路灯电缆的被盗,已严重影响了道路照明的正常运行与管理。在给国家造成了重大的财产损失的同时,也对道路内车辆的运行造成了巨大的安全隐患,造成难以估量的直接或间接经济损失。
鉴于电缆被盗割现象严重,广东顺德长和电气有限公司通过多年的努力,研究开发了长和电缆防盗系统,专用于照明电缆的断线或是盗割报警;实现电缆回路全天候 24 小时的断线报警功能。
二、照明电缆防盗系统构成及功能介绍
2.1系统构成
新装智能监控的电缆防盗系统设计思路:
电缆防盗系统以配电柜(开关箱)为单位设置防盗终端,防盗终端通过已经存在的电力线路,监控开关箱范围内的各处电缆。防盗终端采用无线技术和电流监测等多种手段监测,线路一旦被破坏(断路),防盗终端能较快的确认警情发生,并立即向管理人员的手机发出报警信息,从而完成电缆被盗报警功能。
本电缆防盗系统由监控管理中心、防盗终端与防盗末端三个部分组成。防盗终端安装在开关箱内,防盗末端安装在线路的末端处,一个终端最多可以连接 4 个末端。终端和末端通过信号在不停地通讯,如果终端与末端的距离大于 500 米时或通讯环境不好时,可增加中继,保证终端和末端的通信畅通。
系统改造完毕后,无论案犯破坏哪一条电缆,本系统都能即时将破坏现场的地点、名称等信息传送到管理人员的手机上,让管理人员及时处理。
电缆防盗实现功能与目的:实现自动化监控管理、运营管理、维护调度管理、突发事件处理等功能。在监控中心用若干灯光监控主机和数据服务器设备建立一个计算机局域网络,通过 4G/光纤服务,实现远端现场数据、处理和控制,同时通过高清电视墙,将现场情况、数据报表、地理信息数据进行反应和显示,以供用户进行管理和决策。
系统支持多平台监控端口接入,用户可在不同地方安装多个监控平台实时监控系统当前工作状况。
电缆防盗特点与权限:智能监控系统的值班编排, 智能照明监控管理系统——权限管理,可以在系统中设置划分等级,操作管理的权限。这样可以保证系统的监管安全,还可以分工明确。使工作人员或值班人员方便;快速的进行监管工作。可以预先在系统中设定可以监控的管理人员名单、值班人员名单、手机号码,当发现故障,就会通过系统告警、短信告警等方式通知值班人员,进行处理。值班人员也可以在监控中心进行处理也可以通过计算机进行远程操作。
2.2电缆防盗系统工作原理
CHDLFD-(CAT.1)电缆防盗系统:
电缆被盗或被破坏;防盗末端是24小时全天候检测着电缆末端的,当防盗末端检测电缆时没有检测到或没有信号时,末端就会判断电缆存在故障,或断,或供电有问题;末端通过Cat-1将信息发到监控中心。监控中心接到报警信息后,便与监控终端确认,从而判断末端没信号是否正常;监控中心确认会立即将报警信息通过短信传送到预先设置好的联系电话中。
2.3电缆防盗功能
1) 电缆防盗系统对各电缆进行全天候24小时的防盗监控,如出现电缆被盗警情,末端可迅速把警情发送到监控中心。
2) 如出现电缆被盗警情,系统能迅速确定报警位置和故障电缆;
3) 可在任何时间、任何地点来远程管理防盗终端。
4) 电缆防盗系统可与道路照明节能与远程监控管理系统兼容,也可建立独立的防盗系统。
5) 如防盗系统出现故障时,不影响灯具运行。
2.4电缆防盗终端技术参数

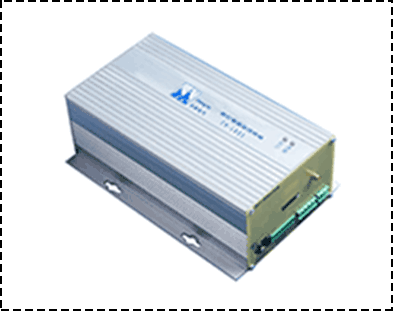

防盗终端

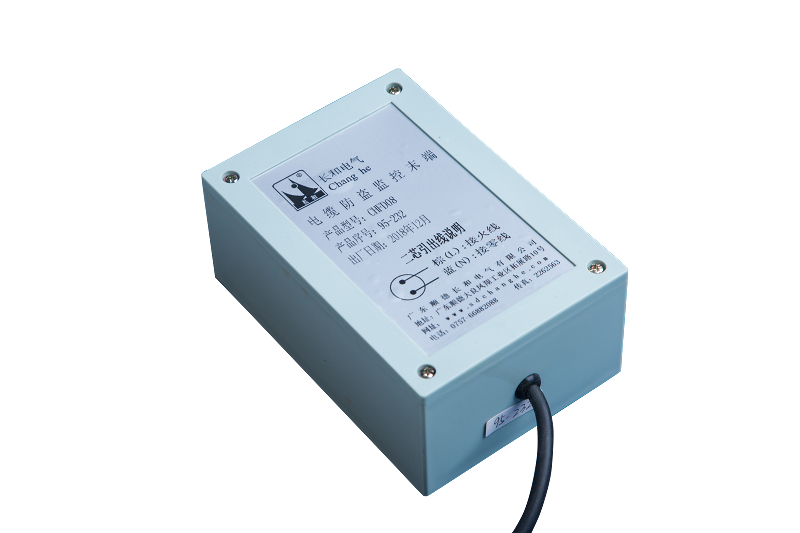

防盗末端
ü 具有公网通信接口,如:GPRS、GSM、短信等。
ü 具有专网接口。
ü 门禁报警功能。
ü 开关量输入功能。
ü 初始化功能:终端地址码和各条线路地址、线路编号等信息,可以通过短信方式或电脑方式进行设置,以便警情发生时可以上报准确信息。
ü 功耗: 1 NC
ü 电磁兼容性:符合IEC 1000-4-2、3、4、5。
ü 工作环境:
a.电源:220VAC±20%,50Hz/60Hz。
b.温度:-25ºC -- +75ºC。
c.相对湿度:95%,不凝结。
ü 市电掉电由自备电池提供12V电压给报警主板,告知监控中心或管理人员。
